某市工厂内部整套电气设计CAD施工图纸及配电开关控制设备

一、项目概况

本项目为某市工厂内部整套电气设计CAD施工图纸，涵盖工厂生产车间、辅助用房、办公区域及室外配电设施的电气系统设计。设计范围包括：变配电系统、低压配电系统、动力配电系统、照明系统、防雷接地系统、消防应急照明及疏散指示系统、电缆敷设及桥架系统等。

配电开关控制设备作为电气系统的核心组成部分，本设计选用符合国家标准的成套开关设备和控制设备，确保工厂供电的可靠性、安全性和经济性。

二、设计依据

1. 《供配电系统设计规范》GB 50052-2009
2. 《低压配电设计规范》GB 50054-2011
3. 《建筑物防雷设计规范》GB 50057-2010
4. 《建筑设计防火规范》GB 50016-2014（2018年版）
5. 《电力工程电缆设计标准》GB 50217-2018
6. 《通用用电设备配电设计规范》GB 50055-2011
7. 《低压开关设备和控制设备》GB/T 14048系列标准
8. 工厂生产工艺资料及用电设备清单

三、负荷等级与供电电源

3.1 负荷分级

根据工厂生产性质及用电设备对供电可靠性的要求，本工程负荷分级如下：

• 一级负荷：消防设备（消防水泵、消防风机、应急照明、火灾自动报警系统）、重要生产设备及安全监控系统。
• 二级负荷：主要生产流水线设备、空压机、电梯、重要办公设备。
• 三级负荷：一般照明、辅助生产设备、空调及非重要办公负荷。

3.2 供电电源

工厂采用10kV双回路电源供电，两路电源引自市政电网不同变电站，互为备用。厂内设置10/0.4kV变配电所一座，配置干式变压器两台（容量根据负荷计算确定，如2×1250kVA），正常情况下两台变压器分列运行，故障时可通过低压母联开关实现互为备用。

四、配电系统设计

4.1 变配电所配电装置

变配电所内设置高压开关柜、干式变压器、低压配电柜及无功补偿装置。高压柜采用KYN28A-12型金属铠装移开式开关柜，低压柜采用MNS型抽出式低压成套开关设备，满足工厂配电开关控制设备的标准化、模块化要求。

4.2 低压配电系统

低压配电采用TN-S接地系统，电压为220/380V，频率50Hz。低压配电柜出线回路按生产车间、辅助用房、办公区域分区供电。各车间设置车间配电箱（动力配电箱、照明配电箱），由低压配电柜放射式或树干式供电。

4.3 配电开关控制设备选型

（1）低压断路器

低压配电柜内主开关选用框架式断路器（ACB），具备过载长延时、短路短延时、短路瞬时及接地故障保护功能；分路开关选用塑壳断路器（MCCB），配电箱内选用微型断路器（MCB）。断路器额定短路分断能力不低于安装处预期短路电流。

（2）控制与保护设备

电动机控制回路选用接触器与热继电器组合方式，或采用电动机保护断路器配合接触器。对于重要电动机，配置软启动器或变频器实现平滑启动及调速控制。配电开关控制设备均选用通过3C认证的合格产品。

（3）无功补偿装置

低压侧设置自动补偿电容器柜，采用智能无功补偿控制器，分组投切电容器，功率因数补偿至0.9以上。

4.4 动力配电

生产车间动力配电采用母线槽与电缆相结合的敷设方式。大容量设备采用放射式供电，小容量设备采用树干式供电。每台生产设备设置独立的隔离开关和短路保护电器，便于检修和维护时可靠切断电源。

五、照明系统设计

5.1 正常照明

生产车间采用高效LED工矿灯，办公区域采用LED面板灯，照度标准按《建筑照明设计标准》GB 50034-2013执行。车间一般照度不低于200lx，精密加工区域不低于300lx。照明配电箱内设置漏电保护装置。

5.2 应急照明

按规范设置消防应急照明和疏散指示系统，采用集中电源集中控制型系统。应急照明灯具自带蓄电池或由集中电源供电，持续点亮时间不小于90min，疏散指示标志设置于各疏散通道及安全出口处。

六、防雷与接地系统

6.1 防雷

工厂建筑物按第三类防雷建筑设防，屋面设置接闪带（网），利用建筑物结构柱内主钢筋作为引下线，基础钢筋作为接地装置，形成完整的防雷接地系统。

6.2 接地

低压配电系统采用TN-S接地形式，设置总等电位联结。变配电所、车间配电箱处设置重复接地。接地电阻要求不大于4Ω（与防雷共用接地装置时不大于1Ω）。电气设备金属外壳、电缆桥架、金属管道等均可靠接地。

七、电缆敷设与桥架

厂区动力电缆采用YJV-0.6/1kV交联聚乙烯绝缘电力电缆，照明及 control 回路采用BV/BYJ型导线穿钢管或阻燃PVC管暗敷设。生产车间内设置电缆桥架（梯级式/槽式），电缆桥架可靠接地。穿越防火墙及楼板的电缆孔洞采用防火封堵材料封堵。

八、CAD施工图纸内容清单

本套电气设计CAD施工图纸主要包括以下内容：

1. 电气设计说明及图例

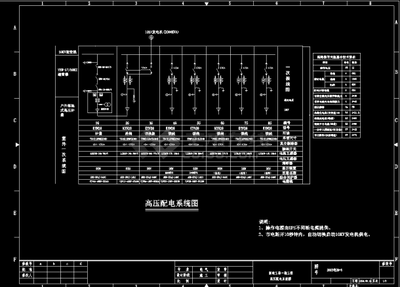

2. 配电系统图（高压系统、低压系统、配电箱系统图）
3. 变配电所设备布置平剖面图
4. 各车间动力平面布置图及配电干线图
5. 照明平面布置图
6. 防雷接地平面布置图
7. 电缆桥架及管线综合布置图
8. 控制原理图（电动机控制、双电源切换等）
9. 配电开关控制设备屏柜端子接线图
10. 设备材料表

九、配电开关控制设备技术要求

1. 所有配电开关控制设备应选用符合国家现行标准的产品，具备3C认证。
2. 低压成套开关设备防护等级：变配电所内不低于IP30，车间现场不低于IP54。
3. 断路器应具备可靠的过载及短路保护特性，整定值按计算结果调整。
4. 配电箱内元件排列整齐，二次回路标识清晰，预留备用回路不少于20%。
5. 设备安装应便于操作、检修，柜前操作距离满足规范要求。

十、安全与节能措施

1. 配电系统设置完善的短路、过载、漏电及接地故障保护。
2. 选用低损耗干式变压器及节能型电气设备。
3. 照明系统采用LED光源，设置分区、分时控制。
4. 无功补偿装置自动投切，提高功率因数减少线路损耗。
5. 重要配电回路设置电气火灾监控系统，实时监测漏电流及温度。

##

本套工厂内部电气设计CAD施工图纸及配电开关控制设备方案，严格按照国家现行规范及标准设计，充分考虑了工厂生产的实际需求与供电可靠性要求。施工时应严格按照图纸及设备厂家技术资料执行，配电开关控制设备的安装调试应由具备相应资质的专业人员完成，确保工厂电气系统安全稳定运行。
